一.实验任务

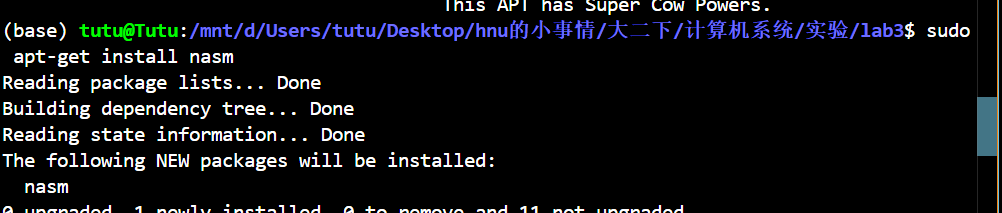

安装nasm

linux 64位操作系统环境下用gcc编译32位程序

1
sudo apt-get install lib32gcc-11-dev lib32stdc++6

Hello World 的elf文件分析

分析hw.c的elf文件结构

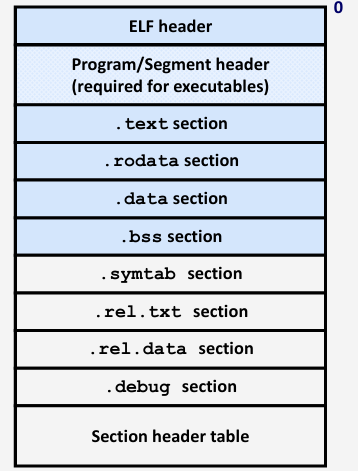

elf通常的文件结构如下：

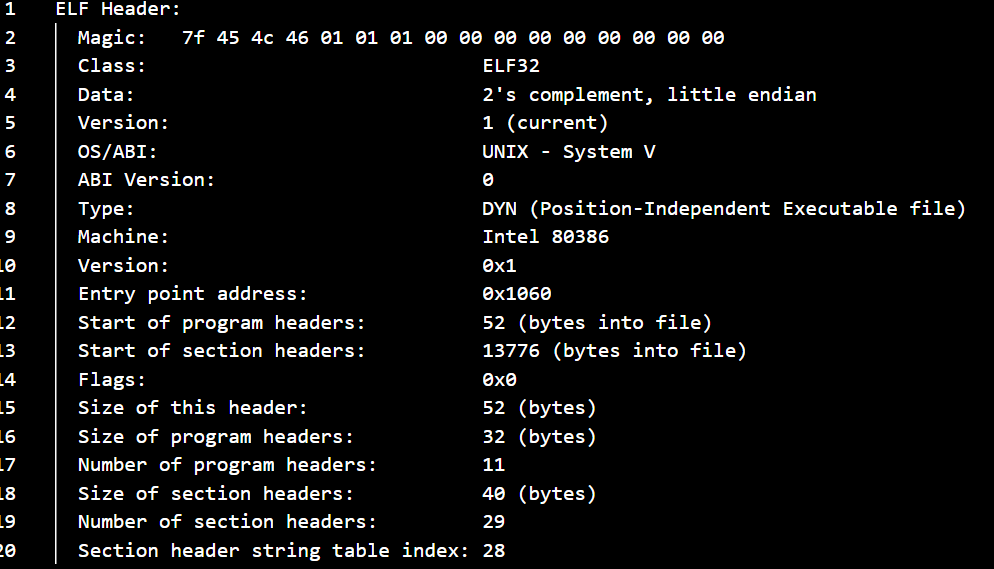

ELF Header分析

  • 文件类型：32位ELF（ELF32）
  • 字节序：小端序（little endian）
  • 文件类型：DYN（位置无关可执行文件，PIE）
    gcc中没有使用-static参数，可以看到entry point的入口也不是静态链接时的0x8开头的32位地址
  • 目标架构：Intel 80386（x86 32位）
  • 入口点地址：0x1060（_start函数的地址）
  • 程序头表(program headers)数量：11个
  • 节区头表(section headers)数量：29个

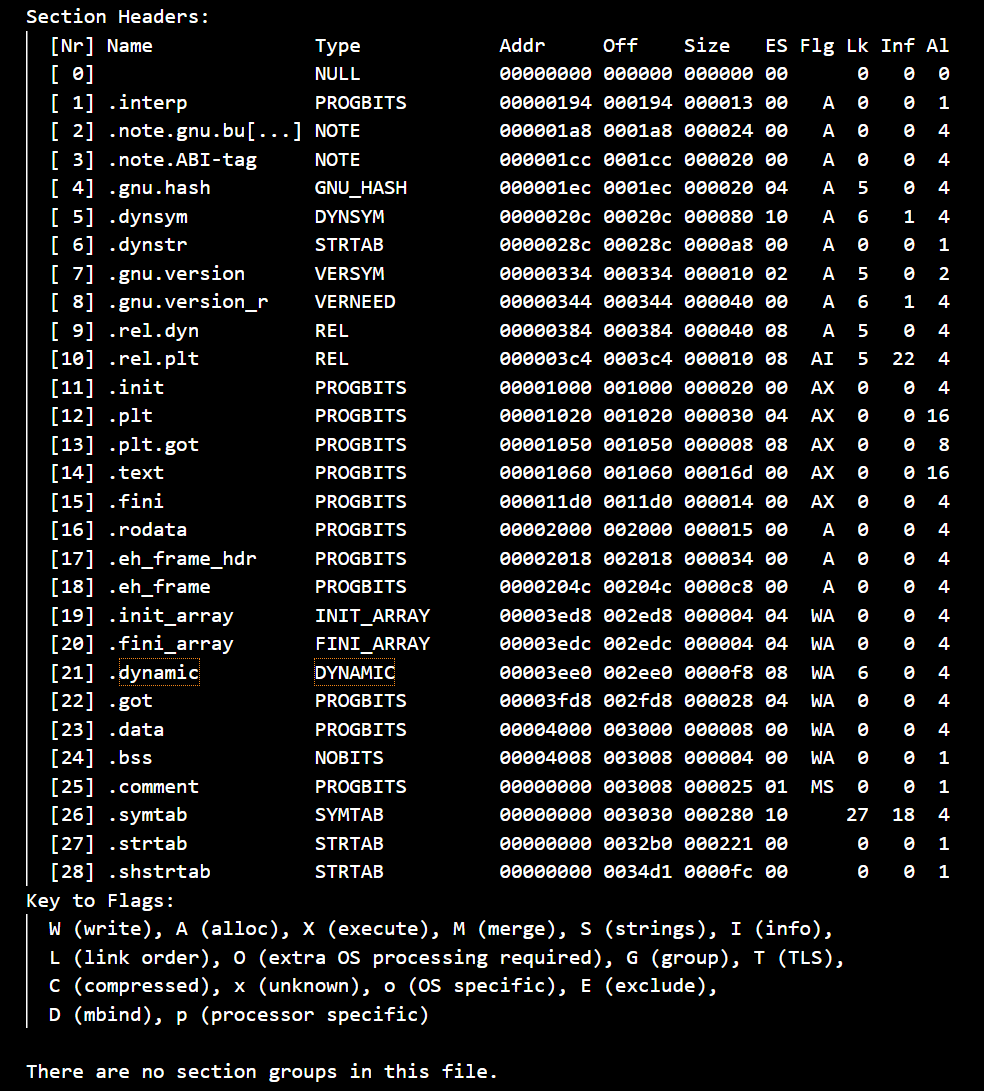

Section Headers 分析

  • .text (0x1060-0x11cd)：包含可执行代码，大小为0x16d字节

    • 包含main函数（地址0x118d，大小60字节）
    • 包含_start函数（地址0x1060，大小44字节）

  • .rodata (0x2000)：只读数据段，包含”Hello,World!”字符串常量

  • .data (0x4000)：初始化的数据段，大小为8字节

  • .bss (0x4008)：未初始化的数据段，大小为4字节

  • .dynamic：动态链接信息

  • .plt：过程链接表，用于动态链接

  • .got：全局偏移表，用于动态链接

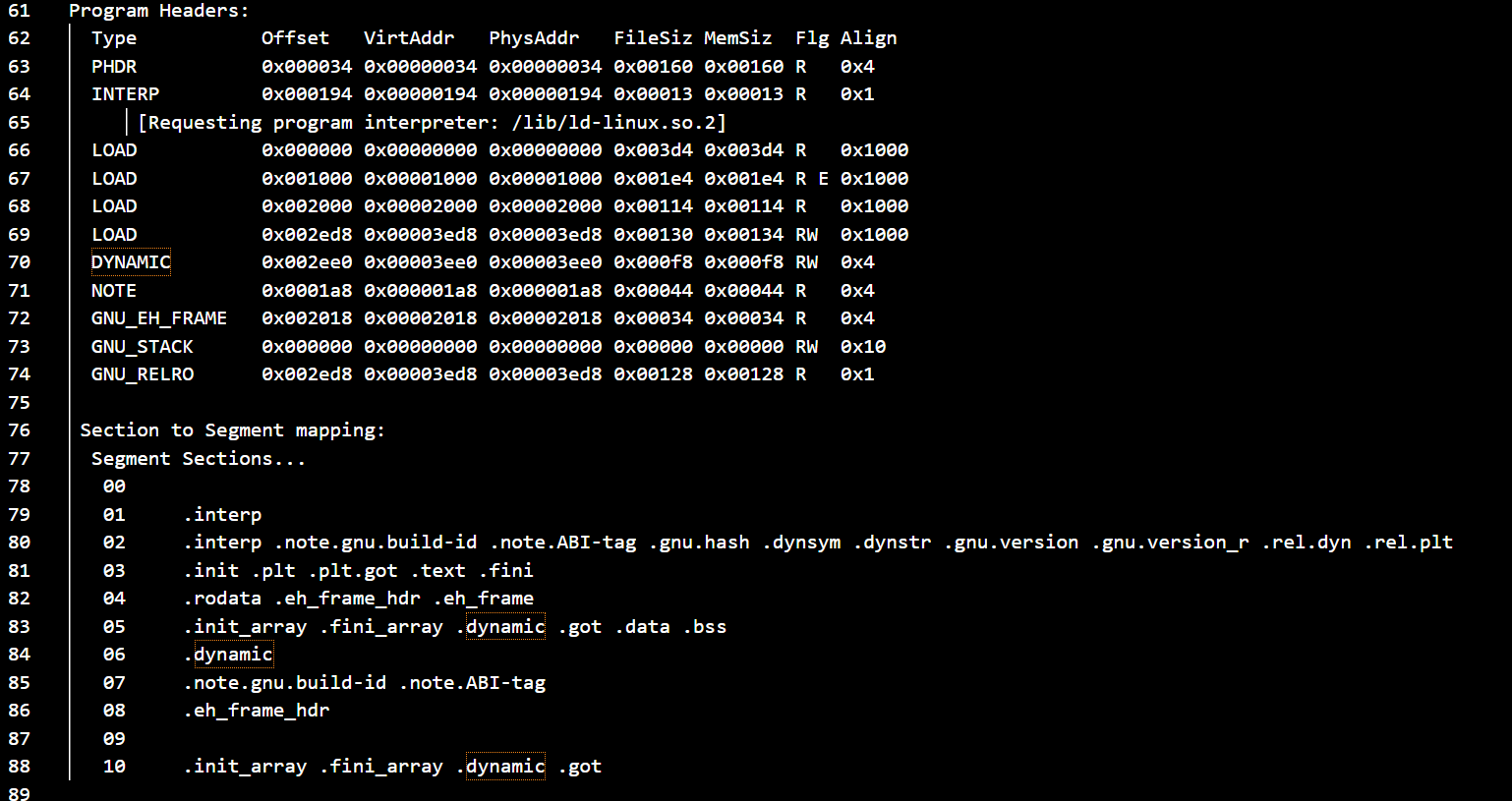

Program Headers分析


程序头表定义了11个段，主要包括：

  • PHDR：程序头表自身
  • INTERP：指定动态链接器路径（/lib/ld-linux.so.2）
  • 4个LOAD段：
    • 第一个LOAD段：只读，包含ELF头和程序头表
    • 第二个LOAD段：可读可执行，包含.text节（代码）
    • 第三个LOAD段：只读，包含.rodata节（常量数据）
  • DYNAMIC：动态链接信息
  • GNU_STACK：定义栈属性（可读可写，不可执行）

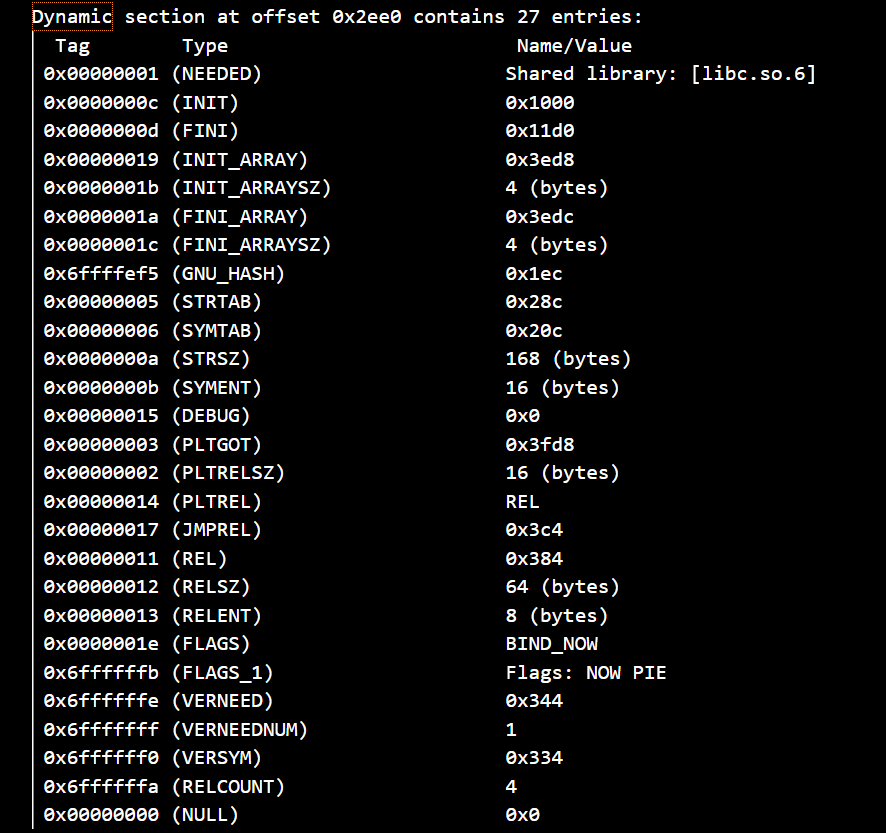

.dynamic分析


动态节区主要显示：

  • 依赖的共享库：libc.so.6(glibc标准c库)
  • INIT:起始代码段地址
  • FINI:终止代码段地址
  • STRTAB/SYMTAB:动态字符串表/符号表地址
  • PLTGOT:GOT地址

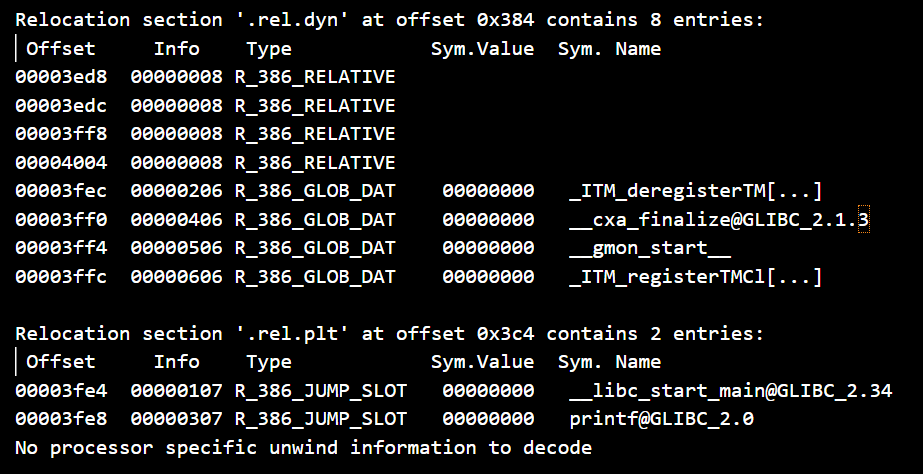

重定位表分析

  • .rel.dyn（对应.got）处理数据段重定位，类型包括 R_386_RELATIVE（基址重定位）和 R_386_GLOB_DAT（全局符号地址）
  • .rel.plt（对应.got.plt)处理函数跳转重定位（如 printf 和 __libc_start_main），类型为 R_386_JUMP_SLOT（PLT 跳转槽）。

Q&A 如何通过重定位表进行重定位？

  • .rel.dyn
    • R_386_RELATIVE重定位过程：* 修正地址=基址（info)+原始值（offset)
    • R_386_GLOB_DAT重定位过程：初始化got条目，填入符号的绝对地址
  • .rel.plt
    • 1.首次调用时，跳转到plt桩（如printf的libc地址），通过.got.plt条目触发动态连接器解析符号地址
    • 2.地址回填：解析后的函数地址写入.got.plt（如0x3fe8)
    • 3.后续调用：直接跳转到.got.plt缓存的地址，无需再次解析

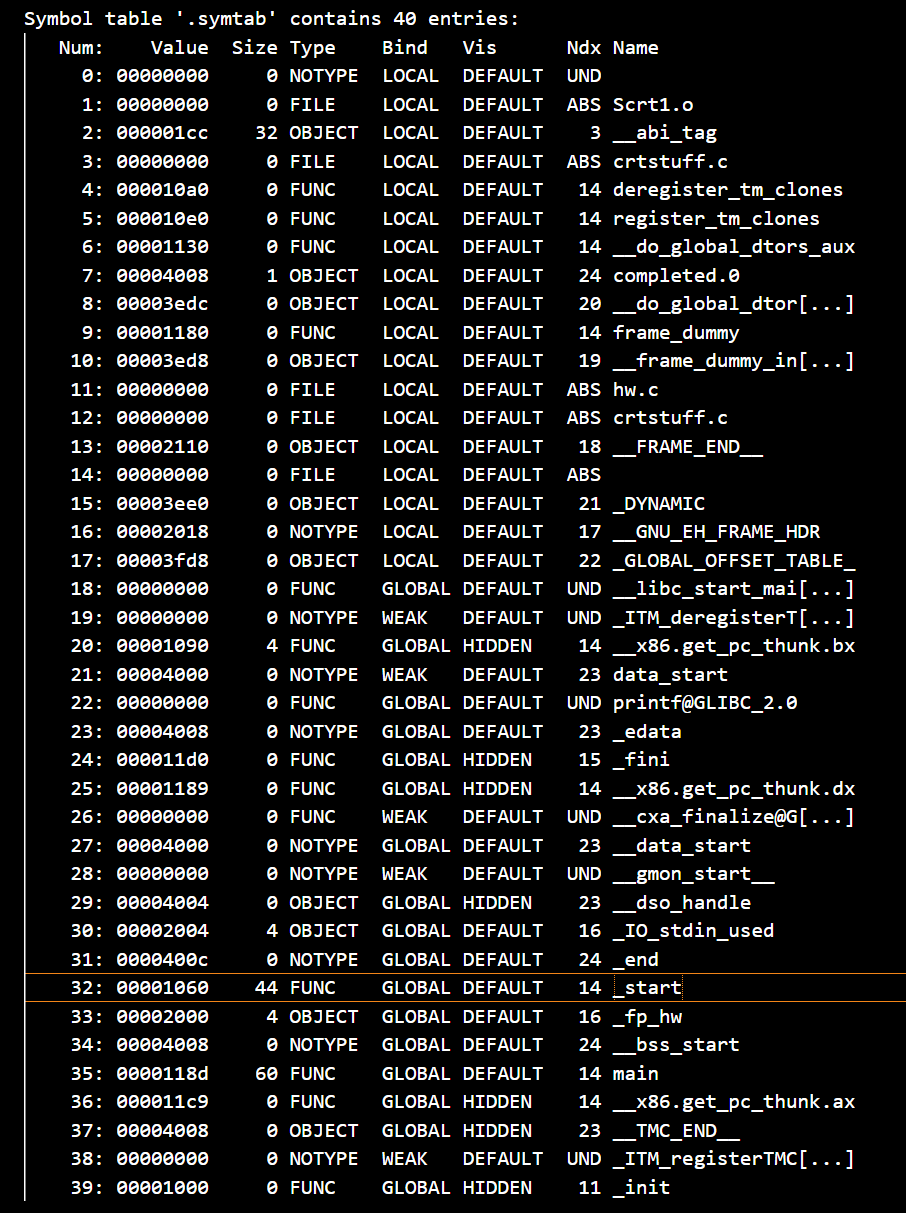

符号表分析

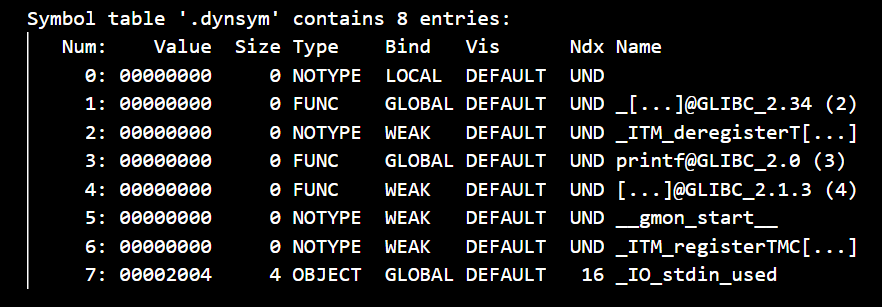

  • ​​.dynsym​​ (8项):
    动态符号表，记录外部依赖符号（如 printf@GLIBC_2.0）。
  • ​​.symtab​​ (40项):
    静态符号表，包含本地符号（如 main、_start）和调试信息。

程序执行流程

  1. 操作系统加载程序，并将控制权交给动态链接器（/lib/ld-linux.so.2）
  2. 动态链接器解析所有外部符号（如printf）
  3. 执行从_start函数（地址0x1060）开始
  4. _ start调用__libc_start_main，后者设置C运行时环境
  5. _ libc_start_main调用main函数（地址0x118d）
  6. main函数调用printf打印”Hello,World!”
  7. main返回0，程序结束

文件大小分析

尽管源代码只有几行，编译后的ELF文件包含大量节区和信息，这是因为：

  1. C运行时环境：在main函数执行前库和准备安全机制。，需要大量的初始化代码（_start函数和__libc_start_main函数）来设置程序环境、初始化C
  2. 动态链接支持：程序使用了printf这样的外部函数，需要.dynamic、.plt、.got等节区来支持动态链接，以及重定位表来解析外部符号。
  3. 元数据和调试信息：ELF文件包含符号表、字符串表、版本信息和注释信息等元数据，这些对于程序的加载、调试和维护至关重要。
  4. 安全机制：现代编译器会添加位置无关代码（PIE）、堆栈保护和GOT保护等安全特性，这些都增加了文件大小。
  5. 标准库支持：即使只调用一个printf函数，也需要包含支持该函数运行的所有必要信息。

开始获取最小ElF文件

step1

  • 前述仅仅返回你学号（最后两位）的代码，ta的可执行文件有多大？
  • 如果要减小可执行代码，其C源码层面还能进一步简化吗？如果不能，为什么？
    该代码仅包含一个main函数和return语句，从语法角度已无法进一步简化。任何修改（如删除return或修改返回值）都会改变程序行为或导致编译错误.
  • 求助于gcc编译器呢？ta有优化选项啊？请尝试，是否缩小了可执行文件？
    • 使用-O3优化选项
    • 剥离符号表:编译时加-s选项移除调试信息

      可以看到减少了很多字节，readelf查看后可以看到
      ==Entry address发生了变化，.symtab和.strstab节消失==

step2

手写汇编尝试

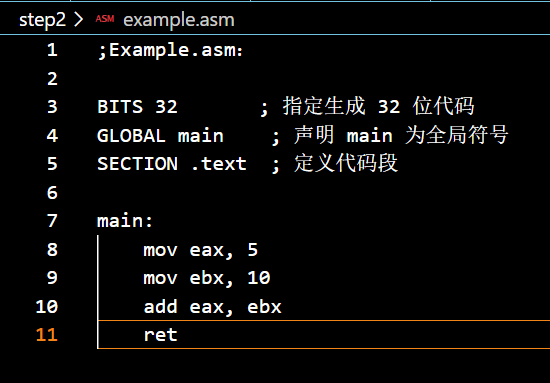

  • 示例代码
  • 运行尝试
1
2
nasm -f elf32 example.asm
gcc -m32 -Wall -s example.o -o example
  • 通过readelf objdump 查看.o文件，可执行文件的内容
1
2
readelf -a example
objdump -d example.o

step 3

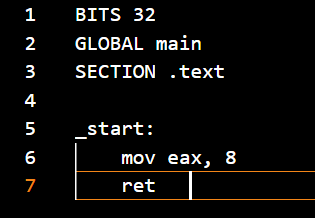

原始汇编代码（zero)

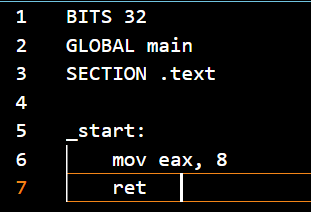

  • asm

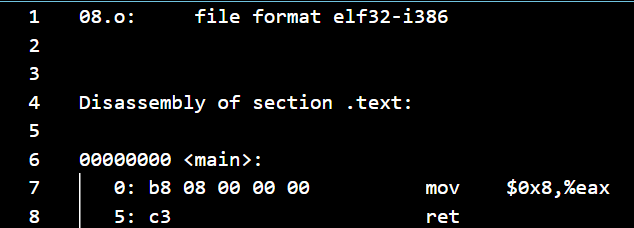

  • 汇编（objdump)

elf文件大小

查看并分析其elf文件

  • 其动态链接部分如下
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
Dynamic section at offset 0x2ee4 contains 27 entries:
  Tag        Type                         Name/Value
 0x00000001 (NEEDED)                     Shared library: [libc.so.6]
 0x0000000c (INIT)                       0x1000
 0x0000000d (FINI)                       0x1188
 0x00000019 (INIT_ARRAY)                 0x3edc
 0x0000001b (INIT_ARRAYSZ)               4 (bytes)
 0x0000001a (FINI_ARRAY)                 0x3ee0
 0x0000001c (FINI_ARRAYSZ)               4 (bytes)
 0x6ffffef5 (GNU_HASH)                   0x1ec
 0x00000005 (STRTAB)                     0x27c
 0x00000006 (SYMTAB)                     0x20c
 0x0000000a (STRSZ)                      151 (bytes)
 0x0000000b (SYMENT)                     16 (bytes)
 0x00000015 (DEBUG)                      0x0
 0x00000003 (PLTGOT)                     0x3fdc
 0x00000002 (PLTRELSZ)                   8 (bytes)
 0x00000014 (PLTREL)                     REL
 0x00000017 (JMPREL)                     0x394
 0x00000011 (REL)                        0x354
 0x00000012 (RELSZ)                      64 (bytes)
 0x00000013 (RELENT)                     8 (bytes)
 0x0000001e (FLAGS)                      BIND_NOW
 0x6ffffffb (FLAGS_1)                    Flags: NOW PIE
 0x6ffffffe (VERNEED)                    0x324
 0x6fffffff (VERNEEDNUM)                 1
 0x6ffffff0 (VERSYM)                     0x314
 0x6ffffffa (RELCOUNT)                   4
 0x00000000 (NULL)                       0x0

Relocation section '.rel.dyn' at offset 0x354 contains 8 entries:
 Offset     Info    Type            Sym.Value  Sym. Name
00003edc  00000008 R_386_RELATIVE
00003ee0  00000008 R_386_RELATIVE
00003ff8  00000008 R_386_RELATIVE
00004004  00000008 R_386_RELATIVE
00003fec  00000206 R_386_GLOB_DAT    00000000   _ITM_deregisterTM[...]
00003ff0  00000306 R_386_GLOB_DAT    00000000   __cxa_finalize@GLIBC_2.1.3
00003ff4  00000406 R_386_GLOB_DAT    00000000   __gmon_start__
00003ffc  00000506 R_386_GLOB_DAT    00000000   _ITM_registerTMCl[...]

Relocation section '.rel.plt' at offset 0x394 contains 1 entry:
 Offset     Info    Type            Sym.Value  Sym. Name
00003fe8  00000107 R_386_JUMP_SLOT   00000000   __libc_start_main@GLIBC_2.34
No processor specific unwind information to decode

==显式依赖：0x00000001 (NEEDED) Shared library: [libc.so.6]==
==隐式依赖：动态链接器，ld-linux.so.2==

Q&A:我们并没有明显调用外部库函数，为什么还会出现这些链接部分以及其有什么作用？

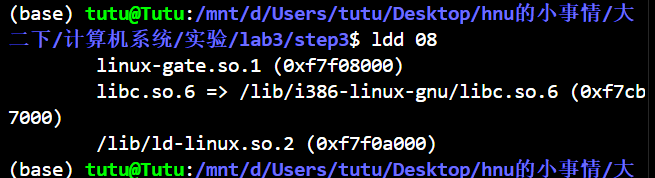

  • 我们可以查看一下08文件的依赖库

    即使什么外部库都没有调用，可执行文件依然链接了三个库：​libc.so.6,ld-linux.so.2,ld-linux.so.2

[!NOTE] 解释

​ ==​libc.so.6==
动态节区中的NEEDED条目（0x00000001）直接声明了依赖GNU C库（glibc）提供标准C函数（如printf、malloc）和程序启动/终止的底层支持（如__libc_start_main）
程序入口初始化​​：__libc_start_main（.rel.plt中重定位的符号）负责调用main函数前的环境设置（如栈初始化、全局对象构造）
​事务内存​​​：_ITM_registerTMCloneTable等符号（.rel.dyn R_386_GLOB_DAT类型）由GCC自动插入，用于线程安全操作
==ld-linux.so.2==
虽然未在.dynamic中显式列出，但所有动态链接的ELF文件均隐式依赖动态链接器（通过.interp节指定路径）。它负责加载libc.so.6并处理重定位
工作流程​​：
内核加载可执行文件后，将控制权交给ld-linux.so.2。
解析.dynamic节区，加载libc.so.6等库到内存。
重定位符号地址
==linux-gate.so.1==
这是一个虚拟动态共享库[VSDO](vDSO - 维基百科，自由的百科全书 — vDSO - Wikipedia)，由Linux内核直接提供，​​不实际存在于文件系统中​**​。它用于加速系统调用（syscall），避免传统int 0x80中断的性能开销
特点​：
地址固定（如0xf7f08000），映射到每个进程的地址空间。
-提供高效的sysenter或syscall指令实现（取决于CPU架构）

所以我们可以知道出现这些链接部分的原因啦

  • gcc默认动态链接libc，即使代码只包含mov和ret，程序入口(_ start)等仍然由libc提供
  • ld-linux.so.2即动态链接器本身也是个共享库，他负责加载所有共享库并处理重定位；
  • 现代工具链默认生成位置无关代码（pie)，依赖动态链接器处理基址重定位
  • gcc插入_ITM_符号，需要libc支持

尝试取消链接标准库和启动代码

1
2

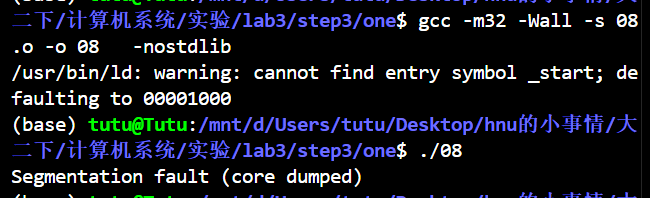

gcc -m32 -Wall -s 08.o -
o 08   -nostdlib

报错：

我们需要编写自己的_start入口函数去代替标准库的main调用

报段错误：

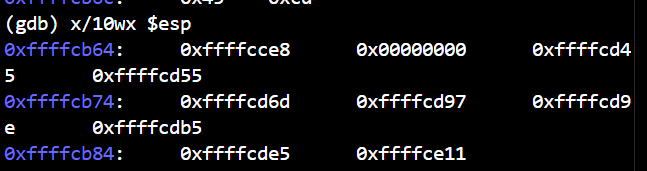

查看堆栈顶部:

[!NOTE] 解释
程序启动时，os会将命令行参数和环境变量压入堆栈：
==堆栈顶部 ->argc argv数组 envp数组==
argc是命令行参数个数，argv是输指向参数字符串的指针数组，envp为环境变量指针数组
此时堆栈顶部看似是地址（如果这是作为c函数的话）,但其实是argc，在_start中使用ret会错把argc当成返回地址，导致段错误
_ start 不是c函数，而是链接器指定的程序入口点符号，使用-nostdlib编译时，程序跳过了标准启动文件crt1.o，此时需要手动实现_start的逻辑，不能用c函数的方式返回，因为操作系统不会在堆栈顶部设置return address

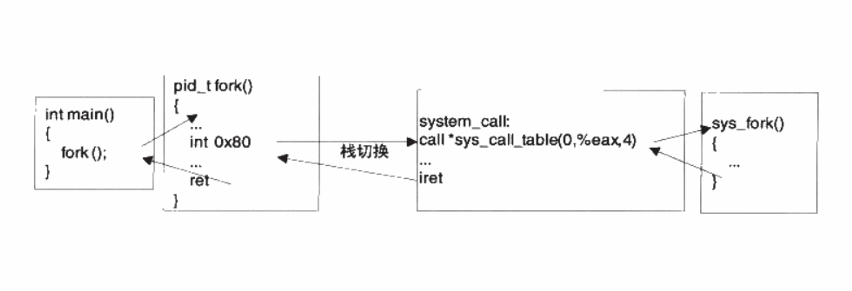

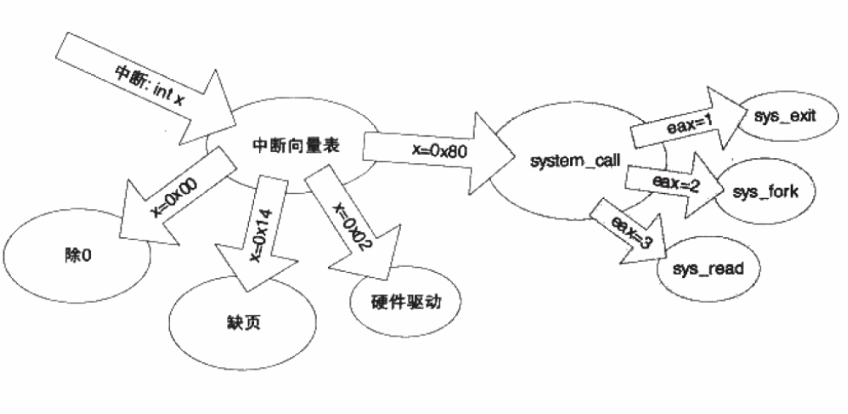

所以我们应该用系统调用直接终止进程，回忆一下系统调用的原理？


int$0x80软中断陷入内核查找中断向量表，%eax存储了系统调用号，%ebx存储了返回值，

[!NOTE] 解释
sys_exit的系统调用号为1，存在一个约定的地方（eax）让内核读取从而去系统调用表查找对应系统调用函数
前 5 个参数依次存入 ​​EBX、ECX、EDX、ESI、EDI​​，超过 5 个参数时需通过内存块传递，sys_exit 仅需 1 个参数（退出码），因此该参数存入 ​ebx​​ 寄存器
int $0x80 通过软中断触发用户态到内核态的切换，0x80是预设的系统调用中断号，cpu根据该值在中断向量表中找到对应的处理程序入口地址（system_call)

明白原理，让我们手搓一点点汇编

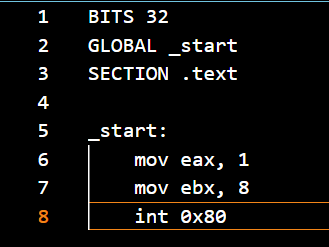

修改后的汇编代码（one)

  • asm

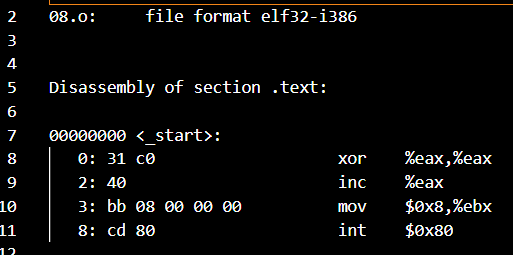

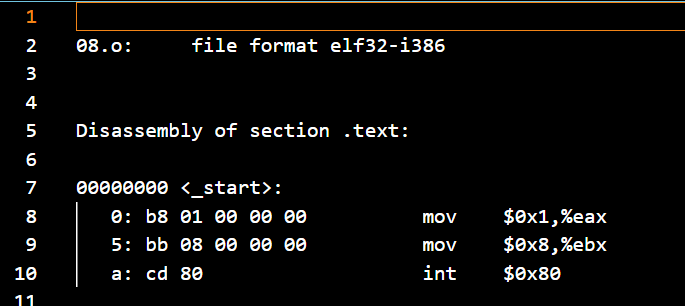

  • 汇编（objdump)

    此时的elf文件大小为：

    查看Elf文件，发现跟链接有关的节还是存在

    非常讨厌，这是因为 gcc 在链接时会增添一些额外信息， 但我们没有使用它的任何附加功能，因此我们可以自己调用链接器 ld
1
ld -m elf_i386 08.o -s -o 08_ld

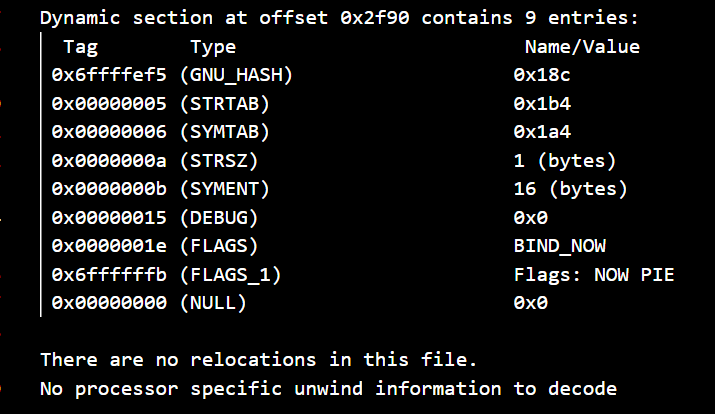

再次查看elf文件，讨厌的dynamic终于消失了

[!NOTE] ATTENTION
ld 记得加-s哦不然会多出一大串systab出来

elf文件大小

step 3.5

根据实验指导缩减代码

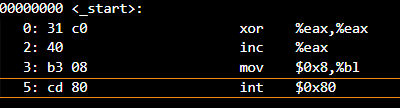

  • asm
  • 汇编（objdump)

不缩减代码会有什么问题？

详见后文:step3.5简化代码的原因

step 4

哪些部分对极简elf文件是必要的

[!NOTE] 解释

  • 必要部分
    • elf header: 文件格式，入口地址
    • program header： 至少需要一个Pt_load段,(VirtAddr->PhysAddr的映射)，该段包含.text
    • text节区：包含执行代码，绝对不能少
    • pt_load段，可读可执行，对于.text节（程序代码）
  • 非必要部分:
    • .data .bss .rodata .symtab：我们没有变量（事实什么类型的变量都没有）,不需要
    • .rel.txt .rel.data:重定位条目，同理不需要
    • .debug ：这个更不必说，省略省略~
    • section header:节头表用来记录每个节的位置，在链接的时候非常重要，但是我们现在要运行Elf，不太需要这东西

所以我们需要：ELF Header、Program Header（至少一个段）、.text 节区。

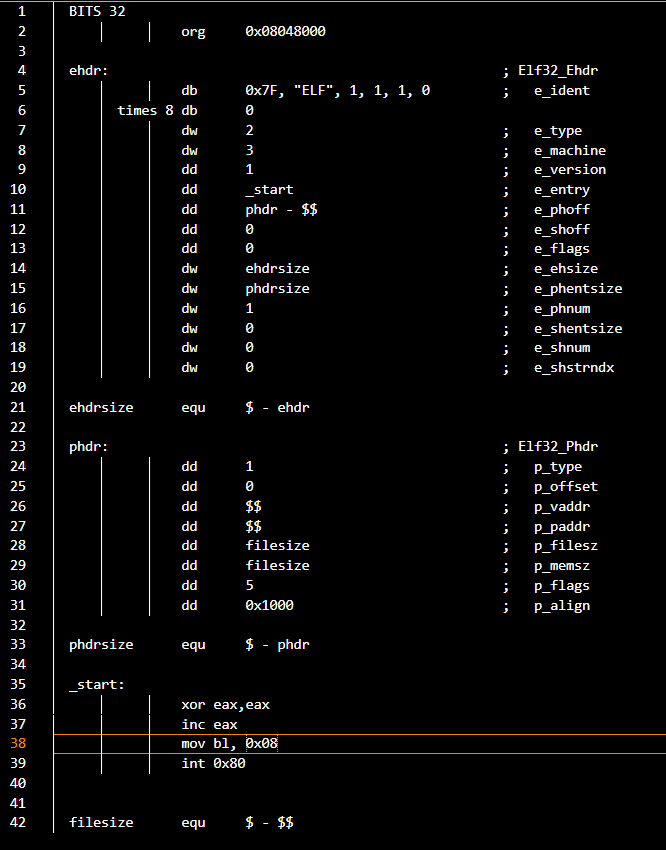

手搓elf文件代码


报错：

解决：

1
2
nasm -f bin  08.asm -o 08
#使用-f bin 生成原始二进制文件,不管其是否符合elf格式

`### elf文件大小

step 5

将_start压入elf_header(one)

1
times 8 db      0                       ; e_ident[EI_PAD]: 填充字节

把以上填充字节用_start代替，进一步压缩文件

此时的elf文件大小

==执行文件时报错，那肯定是_start出现了什么问题?这个问题其实在step2中埋下了伏笔，让我们在这里一起为step2做出解答==
当我观察elf文件时，我发现phnum居然为0

可是明明在nasm里写的1

我怀疑是否哪里出了错导致我的phnum被覆盖了
非常显然，我应该去查看_start，我发现_start中的机器码一共7字节，而填充字节原本有8位


元凶就是你！

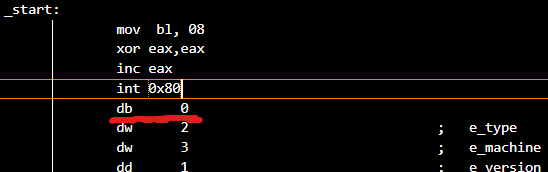

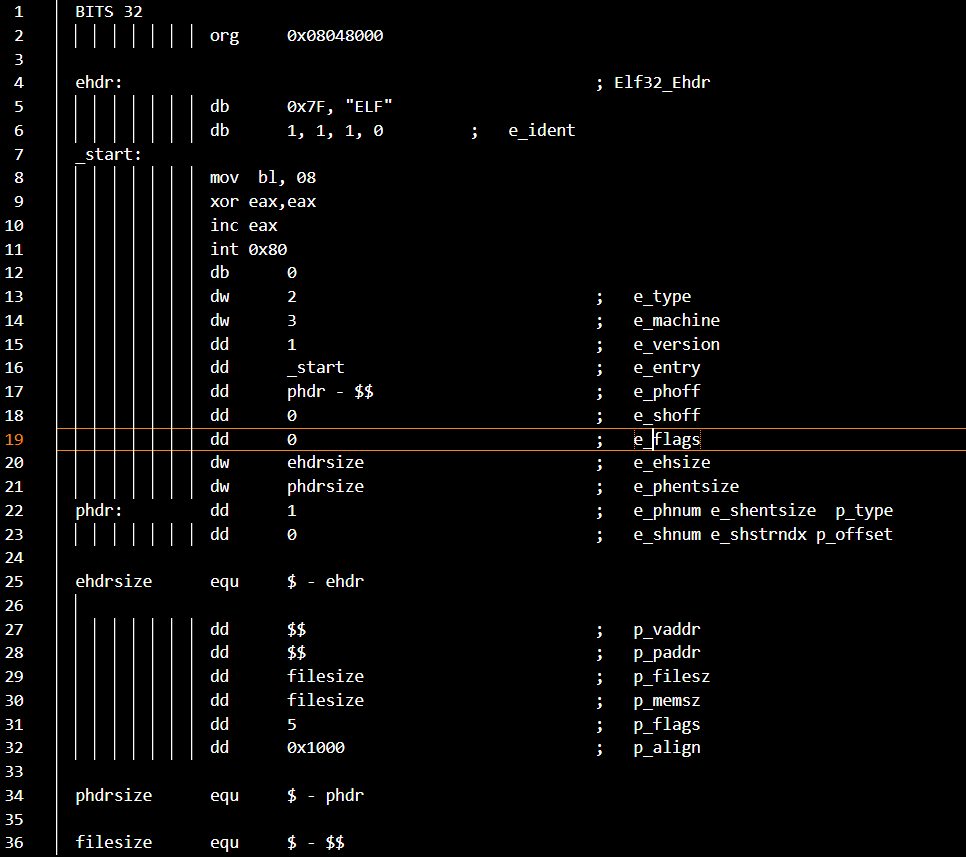

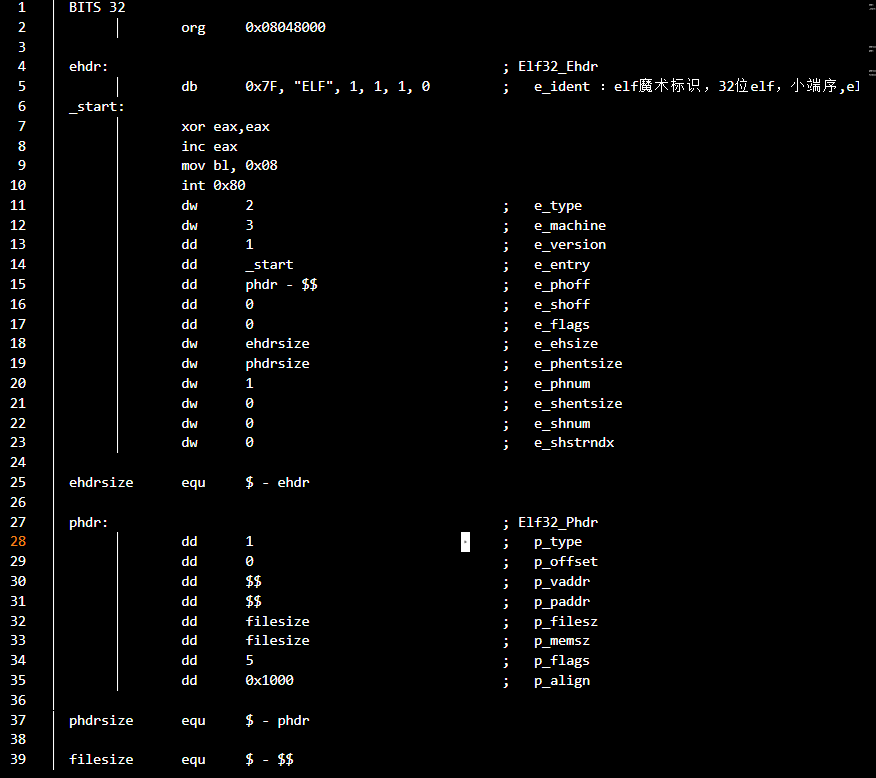

于是我们修改asm代码如下


现在就可以正常运行啦~

[!NOTE] 一些补充
dd 定义32位的数据单元
dw 定义16位的数据单元
db 定义8位的数据单元

step3.5简化代码的原因

汇编转机器码时，xor，inc比mov的指令编码长度要小的多，mov bl.08 比mov eax，08的编码长度要小，这样才能进一步通过叠叠乐将elf文件进一步简化，防止elf文件被覆写。

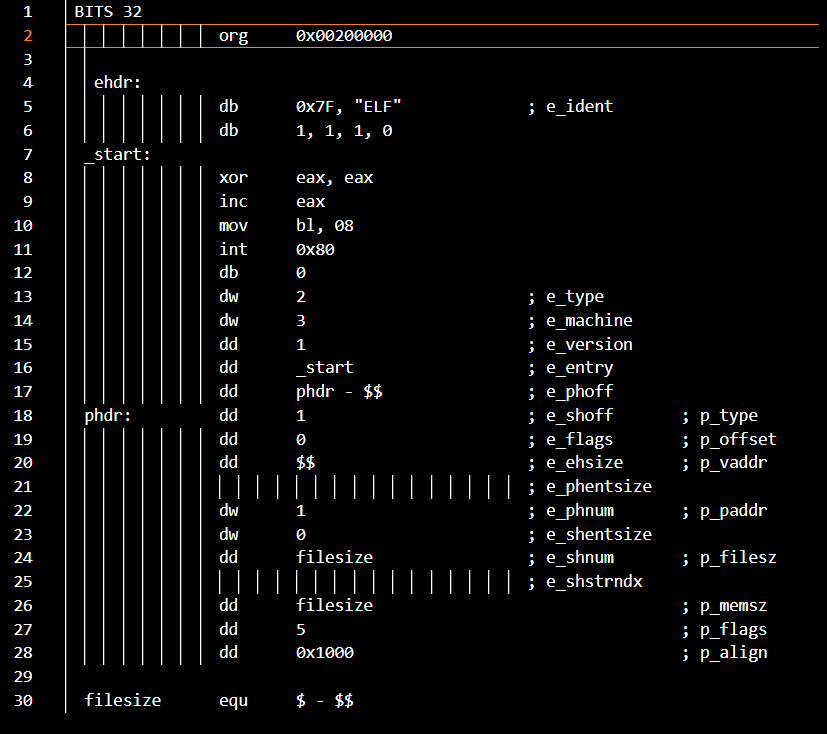

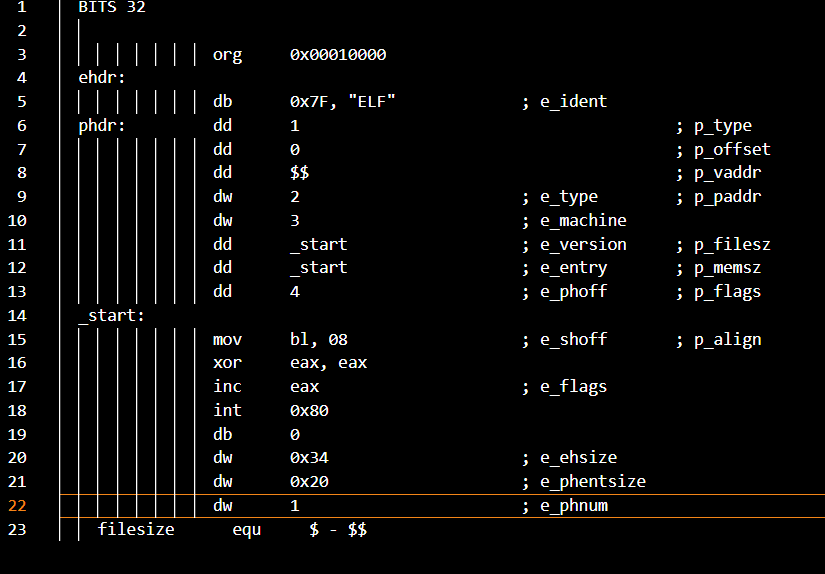

将program header压入elf header(two)

观察到program header前八个字节和elf header后八个字节长得很像 ，将相同的部分叠在一起，缝合

此时的elf文件大小

step 6

elf header各部分的内容，作用，大小(这个表有点乱，有缘再整理)

内容 作用 大小
e_ident[16] ​ Magic Number​​（0-3字节）：固定为0x7F 'E' 'L' 'F'，标识ELF文件
​ ​EI_CLASS​​（4字节）：文件类型，1表示32位（ELFCLASS32），2表示64位（ELFCLASS64）
​EI_DATA​​（5字节）：字节序，1为小端（ELFDATA2LSB），2为大端（ELFDATA2MSB）
​​EI_VERSION（6字节）：ELF版本，固定为1（EV_CURRENT）
​EI_OSABI​​（7字节）：操作系统ABI类型（如Linux为3）
​​EI_ABIVERSION​​（8字节）：ABI版本（通常为0）
​​填充字节​​（9-15字节）：对齐保留字段，默认用0填充		 标识ELF文件的基本属性 16字节
e_type 1:ET_REL：可重定位文件（如.o文件）

2:ET_EXEC：可执行文件

3:ET_DYN：共享库（如.so文件）

4:ET_CORE：核心转储文件
 定义文件类型 2字节
e_machine 3：EM_386：Intel x86架构

0x28：EM_AR：ARM架构

0x3E：EM_X86_64：x86-64架构
 目标架构标识 2字节
e_version 固定为1 ELF文件版本 4字节
e_entry 程序入口点的虚拟地址（VA） 程序入口点的虚拟地址（VA） 4字节/32位 8字节/64位
e_phoff 程序头表（Program Header Table）在文件中的偏移量 程序头表（Program Header Table）在文件中的偏移量 32位下4字节，64位下8字节
e_shoff 节头表（Section Header Table）在文件中的偏移量 节头表（Section Header Table）在文件中的偏移量 32位下4字节，64位下8字节
e_flags 通常为0 处理器特定标志（如ARM架构的指令集类型）。 4字节
e_ehsize ELF头自身的大小 ELF头自身的大小（32位为52字节，64位为64字节） 2字节
e_phentsize 程序头表中每个条目的大小（默认值为32字节，0x20) 程序头表中每个条目的大小 2字节
e_phnum 程序头表中条目的数量。 程序头表中条目的数量。若为0，表示无程序头表 2字节
e_shentsize 节头表中每个条目的大小（固定为40字节） 节头表中每个条目的大小（固定为40字节） 2字节
e_shnum 节头表中条目的数量。若为0，表示无节头表 节头表中条目的数量 2字节
e_shstrndx 节名称字符串表在节头表中的索引 节名称字符串表在节头表中的索引 2字节

program header 各部分的内容，作用，大小

内容 ​​作用​ ​​大小（32位）​
​p_type​ 段类型标识符（如PT_LOAD、PT_DYNAMIC） 定义段的用途，如代码加载、动态链接信息、解释器路径等 4字节
​p_offset​ 段在文件中的偏移量 指示段内容在ELF文件中的起始位置 4字节
​​p_vaddr 段加载到内存的虚拟地址 指定段在进程虚拟地址空间中的起始位置 4字节
​​p_paddr 段加载到物理内存的地址（通常与p_vaddr相同，现代系统忽略） 保留字段，多用于嵌入式系统或无虚拟内存的架构 4字节
​​p_filesz​ 段在文件中的大小 确定从文件读取多少字节内容到内存（若为0，表示无文件内容） 4字节
​​p_memsz​ 段在内存中的大小 定义段在内存中占用的空间（可能大于p_filesz，多余部分填充零） 4字节

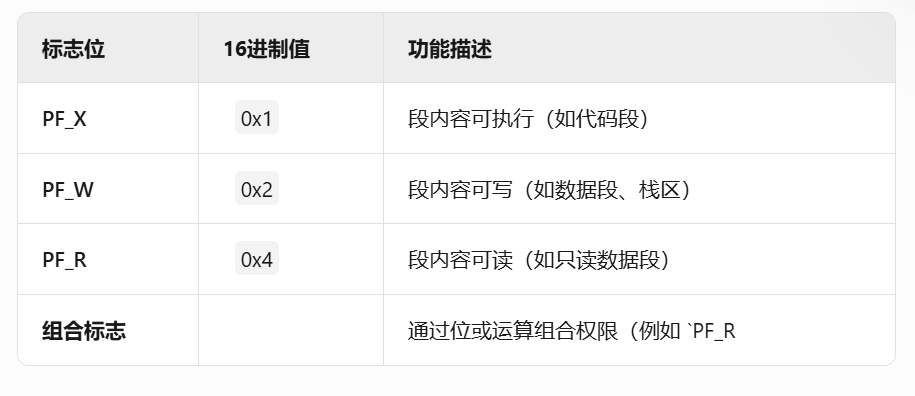

p_flags​ 段权限标志（PF_R、PF_W、PF_X的组合） 控制内存页的访问权限（如可读、可写、可执行） 4字节
​p_align​ 段在文件和内存中的对齐要求（必须是2的幂，如0x1000） 确保段地址按页对齐，提升内存映射效率 4字节

可以看到，Elf header的后半部分几乎不太重要，让我们对他进行修改，只保留一些必要的信息

重叠elf header 结构与program header 结构(one)

修改后的代码

  • 此时，程序头表的前 20 个字节与 ELF 头的最后 20 个字节重叠，而且还契合得很好。重叠区域内ELF头只有两个部分是重要的：第一个是 e_phnum 字段，它恰好与p_paddr 字段重合，这是程序头表中为数不多的绝对被忽略的字段之一。另 一个是 ==e_phentsize 字段（默认值应为0x20)==，它与 p_vaddr 字段的上半部分重合。这些为我们的程序选择一个非标准加载地址来匹配，上半部分等于 0x0020。
此时的elf文件大小

将program header和elf header重叠得更多

  • p_memsz>= p_filesz
    p_memsz 表 示要为内存段分配多少内存，即它至少需要与 p_filesz 一样大，但如果它更大， 也不会有任何坏处 —— 可以“尸位素餐”。
  • p_flag
    可以将 p_flags 字段中的 可执行位设置为0，因为可读位和可执行位存在着一种微妙的共生关系（任何一个 都会暗示另一个）。
  • 000_

[!NOTE] 一些补充
传统系统中，可读（PF_R）与可执行（PF_X）权限存在隐式关联： 若段标记为 PF_R，某些旧版内核（或未启用严格内存保护的系统）会默认允许代码执行，即使未显式设置 PF_X

修改后的代码(two)

  • 此时e_phoff 变为00000100，这是program header的文件偏移量(0x7F,”ELF”)，p_flags相应的变为4（可读和可执行相互暗示）
  • 加载地址更改成一个低得多的数字，这样e_entry的值就会小，p_memsz就会相应的变小（实际上， 对于虚拟内存，这几乎无关紧要，为什么？）
  • 对 p_filesz 为什么要如此更改？因为我们没有在 p_flags 字段中设置写入位，所以 Linux 不允许定义大于 p_filesz 的 p_memsz 值，因为如果这些额外的字节不可写， 它就无法对它们进行零初始化。将 p_filesz 增加到等于 p_memsz。但这会使得其比实际文件大。

[!NOTE] 为什么虚拟内存机制中，p_memsz（程序头表中定义的段在内存中的大小）对虚拟内存无关紧要？
我的理解：p_memsz仅描述段在虚拟空间中的逻辑范围，并不强制要求物理内存立即分配，物理内存的实际分配由操作系统按需完成

elf文件大小

移除文件末尾的0(three)

修改后的代码

elf文件大小

正常执行~完结撒花❀

二. 心得体会

实验过程中出现的问题

  • elf文件对每个部分的规定都非常严格，有自己的字节数，缩小文件的时候我少打了一个0，就导致后面的部分被覆盖了，没办法正常执行
  • 修改elf文件其实是一个偏离Elf文件编写规范的过程（因为我们只追求极致的小），所以要把它强行使用-f bin 生成原始二进制文件,不管其是否符合elf格式
  • 还有一些小问题我写在实验文档穿插的Q&A里啦，往上翻翻

体会

实验三还是相对好做的，主要考察我们对编译链接过程的理解，对elf文件架构的理解以及缩小elf文件时的思考，我们需要思考链接过程能否进行优化，哪些内容是执行文件是必要的，哪些是不必要的，通过精巧的设计将elf文件不同部分重叠，抠字眼的去缩小。
这个实验可以说是对link这一章节的拓展延伸，让我们理论课的理解发生质变，受益匪浅，而且确实好玩~~ 之前做小班课病毒那一次时，我就有尝试对elf文件进行修改，又熟悉又陌生的感觉^-^

  1. tq ↩
