hnuOS lab4

lab 4 异常处理

实验目的

中断、异常和陷阱指令是操作系统的基石，现代操作系统就是由中断驱动的。本实验和实验五的目的在于深刻理解中断的原理和机制，掌握CPU访问中断控制器的方法，掌握Arm体系结构的中断机制和规范，实现时钟中断服务和部分异常处理等

实验过程记录

前序知识提要

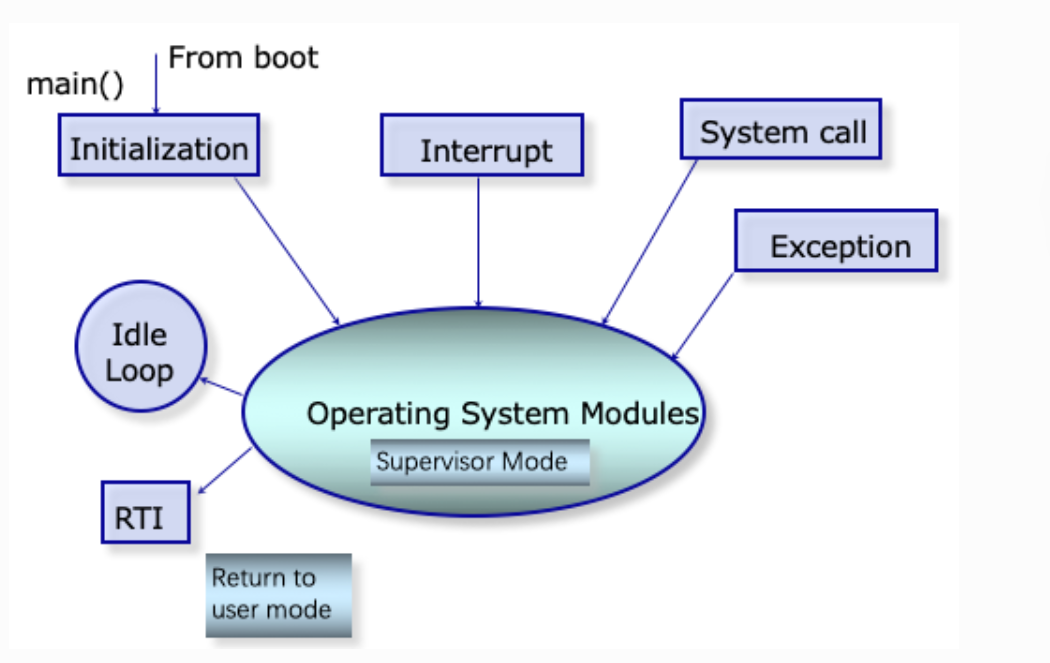

陷入操作系统


执行trap执行，出现异常，发生中断时都会陷入OS。

ARMv8 的中断和异常处理

[!NOTE] Title
查看技术参考手册了解架构-AArch 64 异常模型 — Learn the architecture - AArch64 Exception Model

ARMv8 架构定义了两种执行状态(Execution States)，==AArch64 和 AArch32。==分别对应使用64位宽通用寄存器或32位宽通用寄存器的执行 1 。

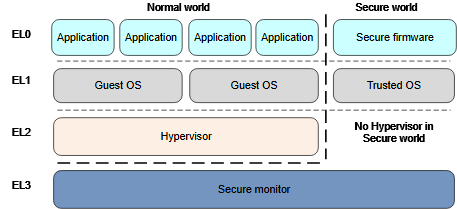

上图所示为AArch64中的异常级别(Exception levels)的组织。可见AArch64中共有4个异常级别，分别为==EL0，EL1，EL2和EL3==。在AArch64中，Interrupt是Exception的子类型，称为异常。

异常类型

AArch64 中有四种类型的异常
了解架构-AArch 64 异常模型 — Learn the architecture - AArch64 Exception Model

  • Sync（Synchronous exceptions，同步异常），在执行时触发的异常，例如在尝试访问不存在的内存地址时，如系统调用。
  • IRQ （Interrupt requests，中断请求），由外部设备产生的中断
  • FIQ （Fast Interrupt Requests，快速中断请求），类似于IRQ，但具有更高的优先级，因此 FIQ 中断服务程序不能被其他 IRQ 或 FIQ 中断。
  • SError （System Error，系统错误），用于外部数据中止的异步中断

当异常发生时，处理器将执行与该异常对应的异常处理代码。在ARM架构中，这些异常处理代码将会被保存在内存的异常向量表中。每一个异常级别（EL0，EL1，EL2和EL3）都有其对应的异常向量表。需要注意的是，与x86等架构不同，该表包含的是要执行的指令，而不是函数地址

异常向量表


了解架构-AArch 64 异常模型 — Learn the architecture - AArch64 Exception Model

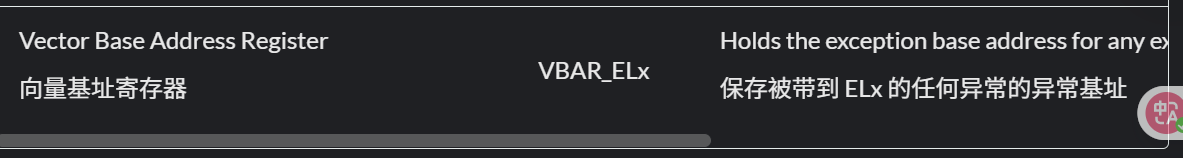

异常向量表的基地址由==VBAR_ELn==给出，然后每个表项都有一个从该基地址定义的偏移量。 每个表有16个表项，每个表项的大小为128（0x80）字节（32 条指令）。 该表实际上由4组，每组4个表项组成。 分别是：

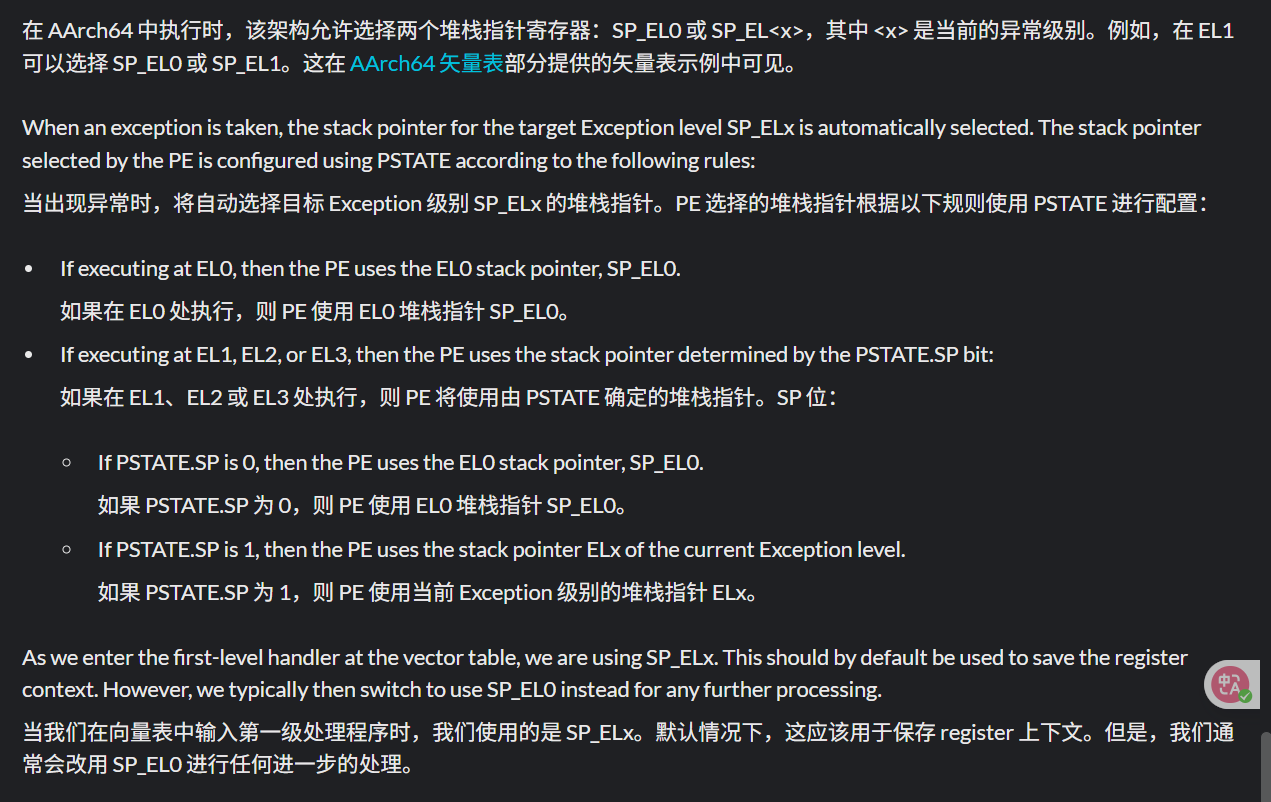

  • 发生于当前异常级别的异常且SPSel寄存器选择SP0 4 ， Sync、IRQ、FIQ、SError对应的4个异常处理。
  • 发生于当前异常级别的异常且SPSel寄存器选择SPx 4 ， Sync、IRQ、FIQ、SError对应的4个异常处理。
  • 发生于较低异常级别的异常且执行状态为AArch64， Sync、IRQ、FIQ、SError对应的4个异常处理。
  • 发生于较低异常级别的异常且执行状态为AArch32， Sync、IRQ、FIQ、SError对应的4个异常处理。

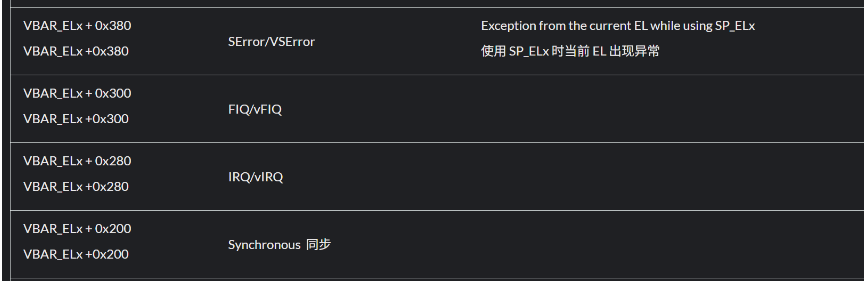

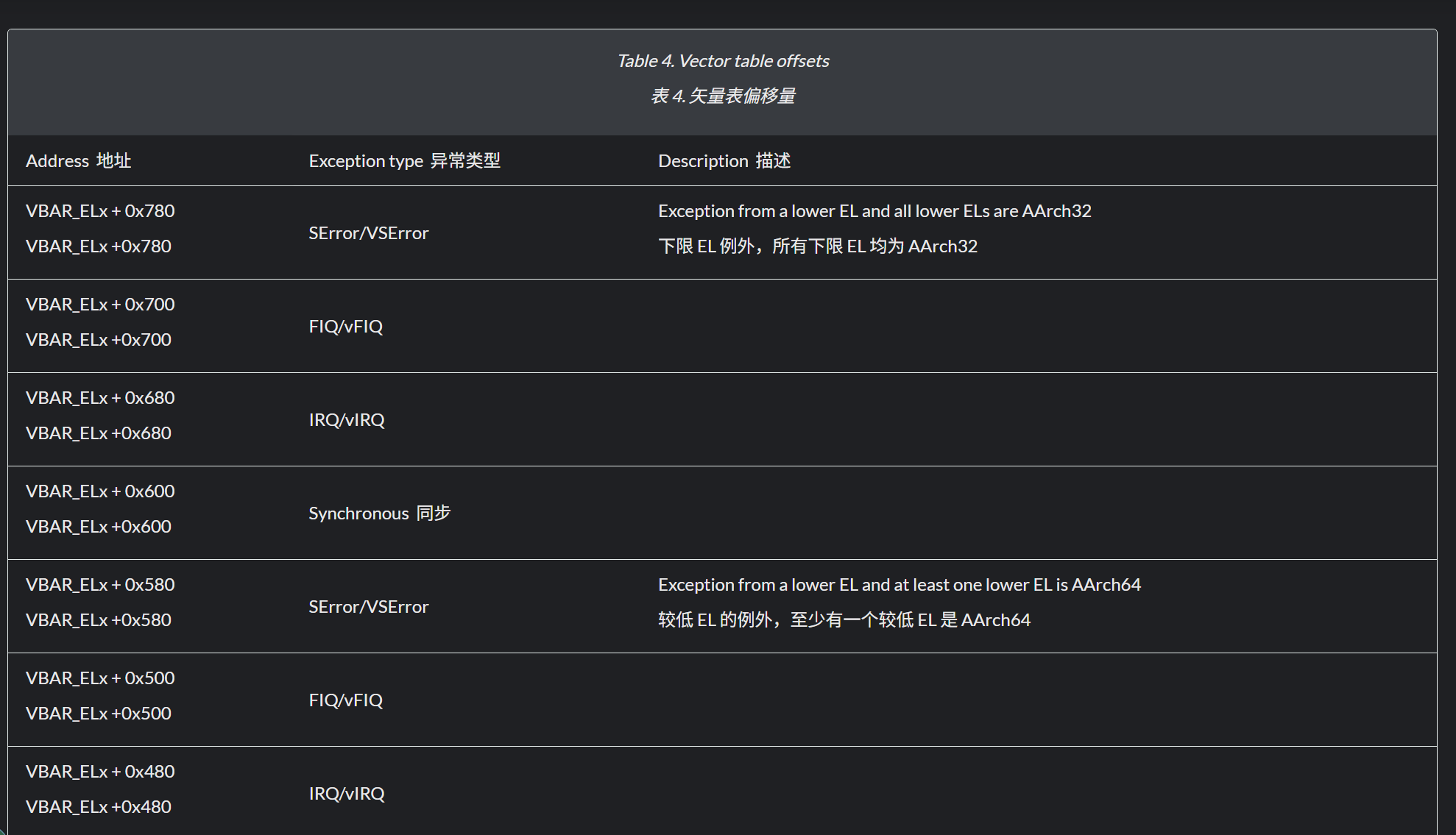

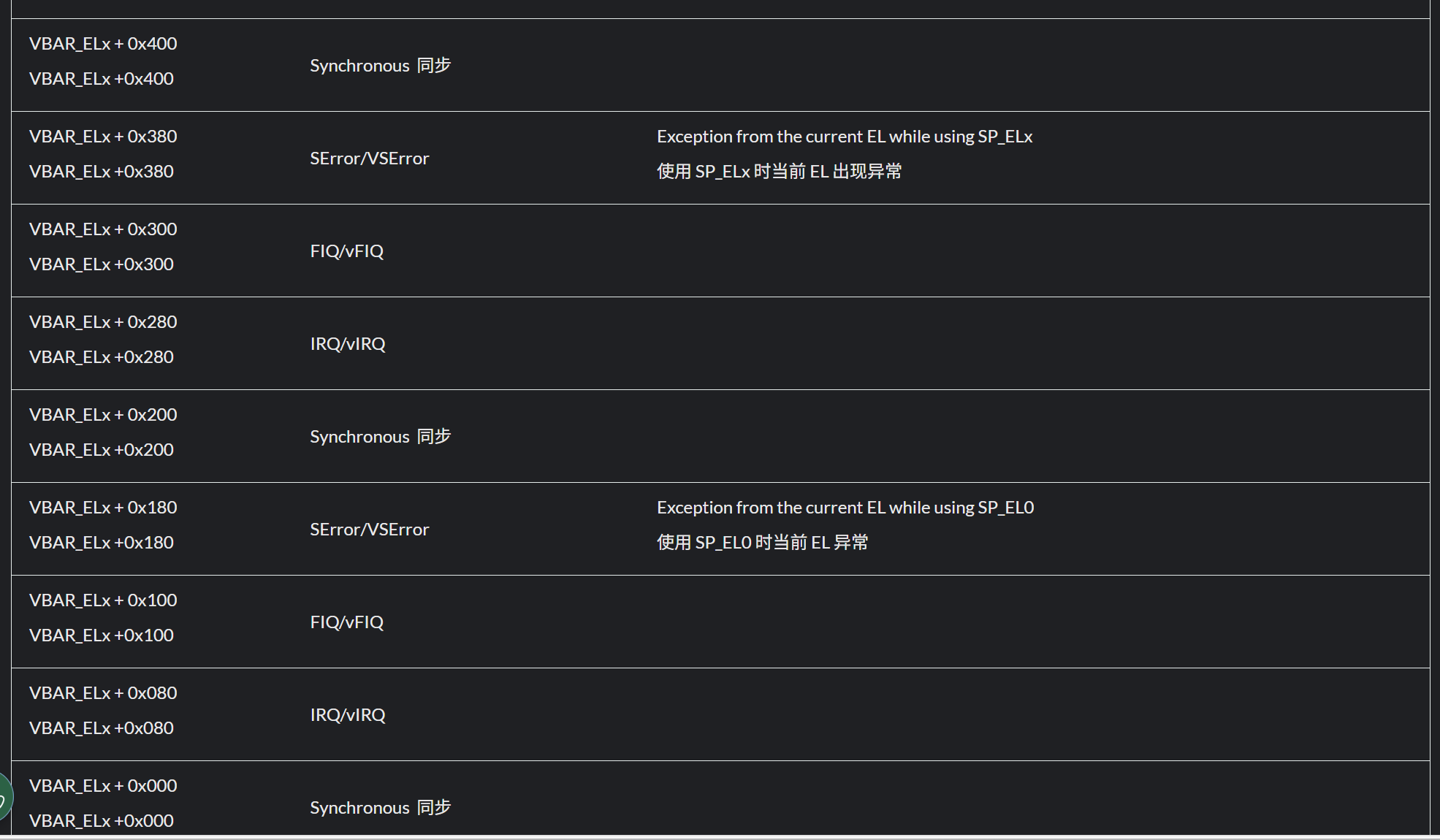

    以下为矢量表

实验过程

定义异常向量表

新建 src/bsp/prt_vector.S 文件，参照以上vector-table， 定义异常向量表如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
.section .os.vector.text, "ax" //定义段

    .global  OsVectorTable //定义全局函数
    .type  OsVectorTable,function

    .align 13

OsVectorTable:
.set    VBAR, OsVectorTable //将VBAR设置为向量表起始地址
.org VBAR                                // Synchronous, Current EL with SP_EL0
    EXC_HANDLE  0 OsExcDispatch

.org (VBAR + 0x80)                       // IRQ/vIRQ, Current EL with SP_EL0
    EXC_HANDLE  1 OsExcDispatch

.org (VBAR + 0x100)                      // FIQ/vFIQ, Current EL with SP_EL0
    EXC_HANDLE  2 OsExcDispatch

.org (VBAR + 0x180)                      // SERROR, Current EL with SP_EL0
    EXC_HANDLE  3 OsExcDispatch

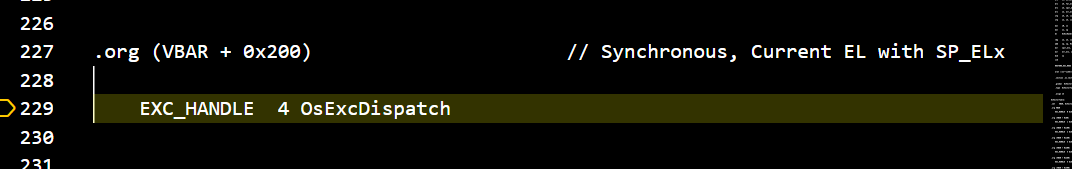

.org (VBAR + 0x200)                      // Synchronous, Current EL with SP_ELx
    EXC_HANDLE  4 OsExcDispatch

.org (VBAR + 0x280)                      // IRQ/vIRQ, Current EL with SP_ELx
    EXC_HANDLE  5 OsExcDispatch

.org (VBAR + 0x300)                      // FIQ/vFIQ, Current EL with SP_ELx
    EXC_HANDLE  6 OsExcDispatch

.org (VBAR + 0x380)                      // SERROR, Current EL with SP_ELx
    EXC_HANDLE  7 OsExcDispatch

.org (VBAR + 0x400)                      // Synchronous, EL changes and the target EL is using AArch64
    EXC_HANDLE  8 OsExcDispatchFromLowEl

.org (VBAR + 0x480)                      // IRQ/vIRQ, EL changes and the target EL is using AArch64
    EXC_HANDLE  9 OsExcDispatch

.org (VBAR + 0x500)                      // FIQ/vFIQ, EL changes and the target EL is using AArch64
    EXC_HANDLE  10 OsExcDispatch

.org (VBAR + 0x580)                      // SERROR, EL changes and the target EL is using AArch64
    EXC_HANDLE  11 OsExcDispatch

.org (VBAR + 0x600)                      // Synchronous, L changes and the target EL is using AArch32
    EXC_HANDLE  12 OsExcDispatch

.org (VBAR + 0x680)                      // IRQ/vIRQ, EL changes and the target EL is using AArch32
    EXC_HANDLE  13 OsExcDispatch

.org (VBAR + 0x700)                      // FIQ/vFIQ, EL changes and the target EL is using AArch32
    EXC_HANDLE  14 OsExcDispatch

.org (VBAR + 0x780)                      // SERROR, EL changes and the target EL is using AArch32
    EXC_HANDLE  15 OsExcDispatch

    .text
  • 向量表布局
    ARMv8 的异常向量表包含 ​​16 个条目​​，每个条目占用 ​​128 字节（0x80）​​，对应不同的异常类型和上下文状态。代码中通过 .org 指令定位到每个条目的起始地址。
  • 异常处理宏
    每个条目通过 ==EXC_HANDLE 宏==跳转到统一的异常分发函数：
    • ​​EXC_HANDLE <num>, OsExcDispatch​​
      将异常编号 <num> 和跳转目标 OsExcDispatch 传递给宏。
    • ​​OsExcDispatchFromLowEl​​
      特殊处理从低 EL（如用户态）触发的同步异常（如系统调用）。

在 prt_reset_vector.S 中的 OsEnterMain: 标号后加入代码

上下文的保存和恢复

==定义EXC_HANDLE宏==，主要作用是一发生异常就立即保存CPU寄存器的值，然后跳转到异常处理函数进行异常处理。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
.global OsExcHandleEntry
 .type   OsExcHandleEntry, function

 .macro SAVE_EXC_REGS  // 保存通用寄存器的值到栈中
     stp    x1, x0, [sp,#-16]!
     stp    x3, x2, [sp,#-16]!
     stp    x5, x4, [sp,#-16]!
     stp    x7, x6, [sp,#-16]!
     stp    x9, x8, [sp,#-16]!
     stp    x11, x10, [sp,#-16]!
     stp    x13, x12, [sp,#-16]!
     stp    x15, x14, [sp,#-16]!
     stp    x17, x16, [sp,#-16]!
     stp    x19, x18, [sp,#-16]!
     stp    x21, x20, [sp,#-16]!
     stp    x23, x22, [sp,#-16]!
     stp    x25, x24, [sp,#-16]!
     stp    x27, x26, [sp,#-16]!
     stp    x29, x28, [sp,#-16]!
     stp    xzr, x30, [sp,#-16]!
.endm

.macro RESTORE_EXC_REGS  // 从栈中恢复通用寄存器的值
     ldp    xzr, x30, [sp],#16
     ldp    x29, x28, [sp],#16
     ldp    x27, x26, [sp],#16
     ldp    x25, x24, [sp],#16
     ldp    x23, x22, [sp],#16
     ldp    x21, x20, [sp],#16
     ldp    x19, x18, [sp],#16
     ldp    x17, x16, [sp],#16
     ldp    x15, x14, [sp],#16
     ldp    x13, x12, [sp],#16
     ldp    x11, x10, [sp],#16
     ldp    x9, x8, [sp],#16
     ldp    x7, x6, [sp],#16
     ldp    x5, x4, [sp],#16
     ldp    x3, x2, [sp],#16
     ldp    x1, x0, [sp],#16
.endm

.macro EXC_HANDLE vecId handler
     SAVE_EXC_REGS // 保存寄存器宏

     mov x1, #\vecId // x1 记录异常类型
     b   \handler // 跳转到异常处理
.endm
  • ​​stp（Store Pair）​​ 指令用于同时存储两个寄存器到栈，[sp,#-16]! 表示：
    • sp = sp - 16（栈向下增长）
    • 存储 x1, x0 到 [sp] 和 [sp+8]。
  • ​​ldp（Load Pair）​​ 指令从栈中加载两个寄存器，[sp],#16 表示：
    • 从 [sp] 和 [sp+8] 加载数据到寄存器。
    • sp = sp + 16（栈指针恢复）。
  • ​​xzr（零寄存器）​​ 用于占位，因为 x31 是 xzr（写入无效）。

[!NOTE] Title
在 ​​ARMv8-A (AArch64) 架构​​中，​​xzr（Zero Register，零寄存器）​​ 是一个特殊的寄存器，它的值始终为 ​​0​​，并且任何写入操作对它都无效（即无法修改它的值）。

继续在 src/bsp/prt_vector.S 文件中实现异常处理函数，包括 OsExcDispatch 和 OsExcDispatchFromLowEl。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
     .global OsExcHandleEntry //EL1触发的异常
     .type   OsExcHandleEntry, function

     .global OsExcHandleEntryFromLowEl//从低特权级（如 EL0 用户态）触发的异常（如系统调用）。
     .type   OsExcHandleEntryFromLowEl, function


     .section .os.init.text, "ax"
     .globl OsExcDispatch
     .type OsExcDispatch, @function
     .align 4
OsExcDispatch:
// 保存关键系统寄存器到栈
     mrs    x5, esr_el1
     mrs    x4, far_el1
     mrs    x3, spsr_el1
     mrs    x2, elr_el1
     stp    x4, x5, [sp,#-16]!
     stp    x2, x3, [sp,#-16]!
//调用c处理函数
     mov    x0, x1  // x0： 异常类型
     mov    x1, sp  // x1: 栈指针
     bl     OsExcHandleEntry  // 跳转到实际的 C 处理函数， x0, x1分别为该函数的第1，2个参数。
//恢复系统寄存器
     ldp    x2, x3, [sp],#16
     add    sp, sp, #16        // 跳过far, esr, HCR_EL2.TRVM==1的时候，EL1不能写far, esr
     msr    spsr_el1, x3
     msr    elr_el1, x2
     dsb    sy
     isb
//恢复上下文并返回
     RESTORE_EXC_REGS // 恢复上下文，EXC_HANDLE保存的寄存器值

     eret //从异常返回


    .globl OsExcDispatchFromLowEl
    .type OsExcDispatchFromLowEl, @function
    .align 4

OsExcDispatchFromLowEl:
     mrs    x5, esr_el1
     mrs    x4, far_el1
     mrs    x3, spsr_el1
     mrs    x2, elr_el1
     stp    x4, x5, [sp,#-16]!
     stp    x2, x3, [sp,#-16]!

     mov    x0, x1
     mov    x1, sp
     bl     OsExcHandleFromLowElEntry

     ldp    x2, x3, [sp],#16
     add    sp, sp, #16        // 跳过far, esr, HCR_EL2.TRVM==1的时候，EL1不能写far, esr
     msr    spsr_el1, x3
     msr    elr_el1, x2
     dsb    sy
     isb

     RESTORE_EXC_REGS // 恢复上下文

     eret //从异常返回

[!NOTE]

  1. ​​保存系统寄存器​​

    • ​​esr_el1​​：记录异常原因（如中断类型、系统调用号）。
    • ​​far_el1​​：触发异常的访问地址（如页错误地址）。
    • ​​spsr_el1​​：异常发生时的 CPU 状态（如 PSTATE）。
    • ​​elr_el1​​：异常返回地址（即被中断的指令地址）。
    • 通过 stp 指令将这些寄存器压栈，形成 ​​异常上下文结构体​​。

  2. ​​调用 C 处理函数​​

    • ​​x0​​：传递异常类型（如 0=同步异常，1=IRQ）。
    • ​​x1​​：传递栈指针（指向保存的上下文），供 C 函数解析。
    • ​​bl OsExcHandleEntry​​：跳转到 C 函数，实现具体逻辑（如中断处理、系统调用分发）。

  3. ​​恢复系统寄存器​​

    • 从栈中恢复 elr_el1 和 spsr_el1，确保异常返回后能继续执行原程序。
    • ​​dsb sy + isb​​：保证内存和指令同步，避免乱序执行问题。

  4. ​​恢复通用寄存器并返回​​

    • ​​RESTORE_EXC_REGS​​：恢复所有通用寄存器（x0-x30）。
    • ​​eret​​：返回到 elr_el1 指向的地址，并恢复 spsr_el1 中的 CPU 状态。

异常处理函数

新建 src/bsp/prt_exc.c 文件，实现实际的 OsExcHandleEntry 和 OsExcHandleFromLowElEntry 异常处理函数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include "prt_typedef.h"
#include "os_exc_armv8.h"

 extern U32 PRT_Printf(const char *format, ...);

 // ExcRegInfo 格式与 OsExcDispatch 中寄存器存储顺序对应
 void OsExcHandleEntry(U32 excType, struct ExcRegInfo *excRegs)
 {
     PRT_Printf("Catch a exception.\n");
}

// ExcRegInfo 格式与 OsExcDispatchFromLowEl 中寄存器存储顺序对应
void OsExcHandleFromLowElEntry(U32 excType, struct ExcRegInfo *excRegs)
{
    PRT_Printf("Catch a exception from low exception level.\n");
}

新建 src/bsp/os_exc_armv8.h 文件，定义 ExcRegInfo 结构。存储的就是刚刚压到栈里的那些值。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
#ifndef ARMV8_EXC_H
#define ARMV8_EXC_H

#include "prt_typedef.h"
#define XREGS_NUM       31

struct ExcRegInfo { //保存异常发生时的上下文
    // 以下字段的内存布局与TskContext保持一致
    uintptr_t elr;                  // 返回地址
    uintptr_t spsr;
    uintptr_t far;
    uintptr_t esr;
    uintptr_t xzr;
    uintptr_t xregs[XREGS_NUM];     // 0~30 : x30~x0

};

#endif /* ARMV8_EXC_H */

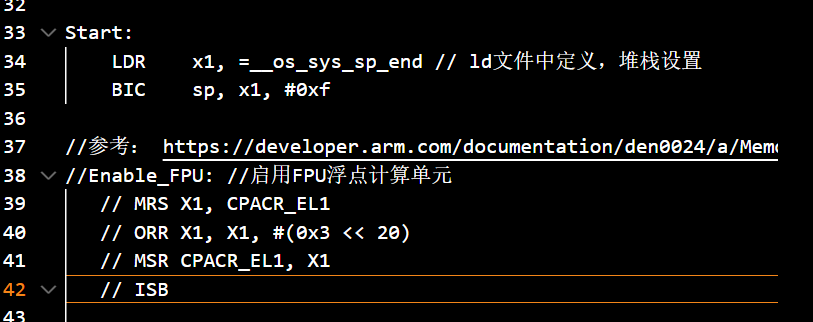

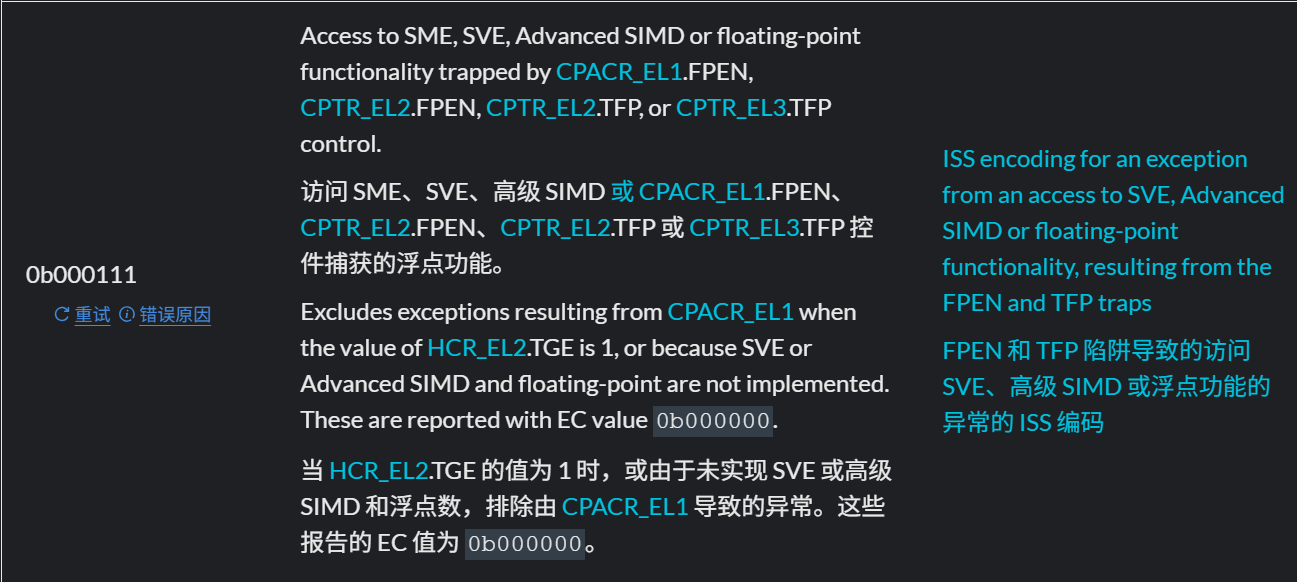

启用fpu实现系统调用

cpu启动后进入的是el1或以上级别
在 main 函数中我们首先返回到 EL0 级别，然后通过 SVC 调用一条系统调用.

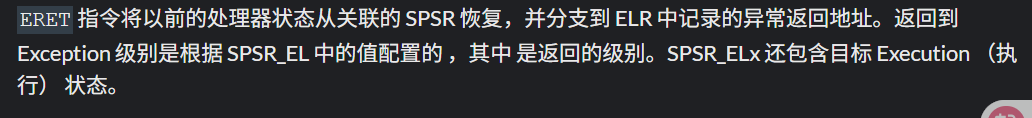

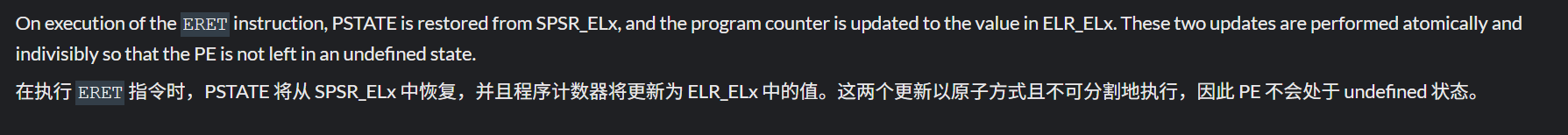

从异常返回：eret指令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
S32 main(void)
{

    const char Test_SVC_str[] = "Hello, my first system call!";

    PRT_UartInit();

    PRT_Printf("            _       _ _____      _             _             _   _ _   _ _   _           \n");
    PRT_Printf("  _ __ ___ (_)_ __ (_) ____|   _| | ___ _ __  | |__  _   _  | | | | \\ | | | | | ___ _ __ \n");
    PRT_Printf(" | '_ ` _ \\| | '_ \\| |  _|| | | | |/ _ \\ '__| | '_ \\| | | | | |_| |  \\| | | | |/ _ \\ '__|\n");
    PRT_Printf(" | | | | | | | | | | | |__| |_| | |  __/ |    | |_) | |_| | |  _  | |\\  | |_| |  __/ |   \n");
    PRT_Printf(" |_| |_| |_|_|_| |_|_|_____\\__,_|_|\\___|_|    |_.__/ \\__, | |_| |_|_| \\_|\\___/ \\___|_|   \n");
    PRT_Printf("                                                     |___/                               \n");


    PRT_Printf("ctr-a h: print help of qemu emulator. ctr-a x: quit emulator.\n\n");

    // 回到异常 EL 0级别，模拟系统调用，查看异常的处理，了解系统调用实现机制。
    // 《Bare-metal Boot Code for ARMv8-A Processors》
    OS_EMBED_ASM(

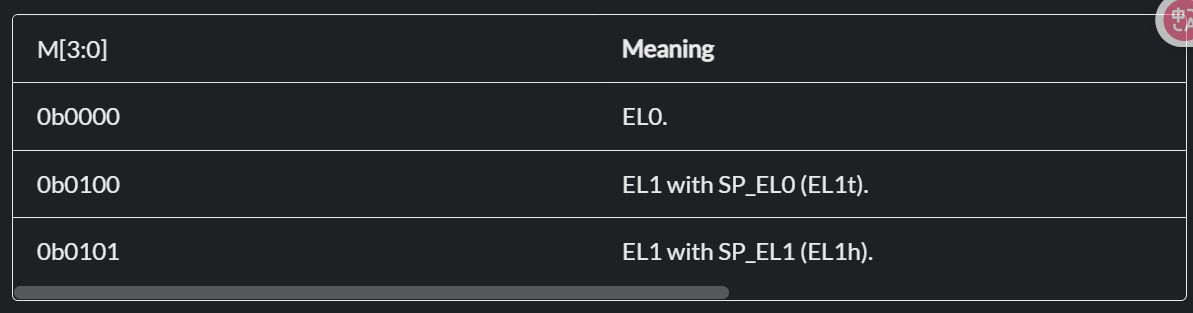

        "MOV    X1, #0b00000\n" // Determine the EL0 Execution state.
        "MSR    SPSR_EL1, X1\n"//
        "ADR    x1, EL0Entry\n" // Points to the first instruction of EL0 code
        " MSR    ELR_EL1, X1\n"//pc更新为ELR_EL1,将指向EL0Entry
        "eret\n"  // 返回到 EL 0 级别
        "EL0Entry: \n"
        "MOV x0, %0 \n" //参数1,为输入操作数&Test_SVC_str[0]

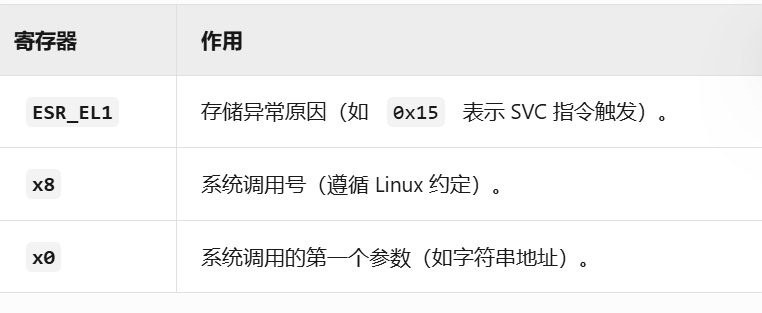

        "MOV x8, #1\n" //在linux中,用x8传递 syscall number，保持一致。
        "SVC 0\n"    // 系统调用
        "B .\n" // 死循环，以上代码只用于演示，EL0级别的栈未正确设置
        ::"r"(&Test_SVC_str[0])
    );

    // 在 EL1 级别上模拟系统调用
    // OS_EMBED_ASM("SVC 0");
    return 0;



}

系统调用实现

在 src/bsp/prt_exc.c 修改 OsExcHandleFromLowElEntry 函数实现 1 条系统调用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
// ExcRegInfo 格式与 OsExcDispatchFromLowEl 中寄存器存储顺序对应
extern void TryPutc(unsigned char ch);
void MyFirstSyscall(char *str)
{
    while (*str != '\0') {
        TryPutc(*str);
        str++;
    }
}

// ExcRegInfo 格式与 OsExcDispatch 中寄存器存储顺序对应
void OsExcHandleFromLowElEntry(U32 excType, struct ExcRegInfo *excRegs)
{  // 提取异常级别
    int ExcClass = (excRegs->esr&0xfc000000)>>26;
    if (ExcClass == 0x15){ //SVC instruction execution in AArch64 state.
        PRT_Printf("Catch a SVC call.\n");
        // syscall number存在x8寄存器中, x0为参数1
        //从寄存器上下文获取系统调用号和参数
        int syscall_num = excRegs->xregs[(XREGS_NUM - 1)- 8]; //uniproton存储的顺序x0在高，x30在低
        uintptr_t param0 = excRegs->xregs[(XREGS_NUM - 1)- 0];
        PRT_Printf("syscall number: %d, param 0: 0x%x\n", syscall_num, param0);
        //根据系统调用号分发逻辑
        switch(syscall_num){
            case 1:
                MyFirstSyscall((void *)param0);
                break;
            default:
                PRT_Printf("Unimplemented syscall.\n");
        }
    }else{
        PRT_Printf("Catch a exception.\n");
    }

}

成功输出

作业

查找 启用FPU 前异常出现的位置和原因。禁用FPU后PRT_Printf工作不正常，需通过调试跟踪查看异常发生的位置和原因 elr_el1 esr_el1 寄存器

  • 禁用fpu后进行调试
  • 在main.c处打上断点逐步调试

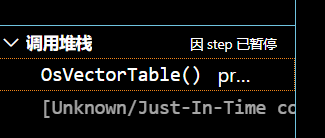

  • 可以看到，程序在 PRT_Printf函数内部的TryPrintf遇到异常，查找osVectorTable
  • 查看异常向量表可知，这是一个同步异常，在使用SP_ELx时当前EL出现 异常,异常级别为非用户级
  • 查看esr-el1,elr-el1有

[!NOTE]
ARMv8 异常处理简介 - 内核工匠 - 博客园
异常链接寄存器ELR(Exception Link Registers)包含异常返回地址。当处理器发生异常时，返回地址将保存在异常级别对应的ELR中。
异常综合表征寄存器ESR_ELn包含的异常信息用以异常处理程序确定异常原因。

ESR_ELn的BIT[31:26]指示处理程序执行对应的异常，查看Arm A-profile 架构寄存器 — Arm A-profile Architecture Registers有
我们可以知道这是由fpu引起的异常
ELR_EL1代表EL1出现异常时要返回的地址，查看一下
这告诉我们，发生异常时下一条待执行的指令:
指令 str q0, [sp, #80]，将128位向量寄存器q0的值保存到栈指针sp偏移80字节的内存位置
也就是说，我们在这条指令出错，原因是我们禁用了fpu,CPU无法执行浮点或SIMD指令（如str q0）。此时若程序尝试执行这类指令，会触发​​未定义指令异常​​（同步异常），表现为ESR_EL1的EC字段指示非法操作。

ds

异常发生时，CPU会自动保存PC到ELR_EL1、状态到SPSR_EL1，并跳转到异常向量表。ERET指令会恢复这些寄存器值,返回用户态
